उत्पाद परिचय:
एफएस कंपोजिट इंसुलेटर प्रदूषित क्षेत्रों, उच्च यांत्रिक तन्यता भार, बड़े स्पैन और कॉम्पैक्ट लाइनों के लिए उपयुक्त हैं। प्रदूषण फ्लैशओवर वोल्टेज समान स्तर के चीनी मिट्टी के बरतन और ग्लास इंसुलेटर की तुलना में 30% - 50% अधिक है, और इसका प्रदर्शन - 60 डिग्री से +200 डिग्री के परिवेश के तापमान के तहत स्थिर है; नॉन-ब्रेकडाउन डिज़ाइन अपनाया गया है, और ऑपरेशन के दौरान शून्य मान मापने की कोई आवश्यकता नहीं है। एफएस कंपोजिट इंसुलेटर शहरी पावर ग्रिड के तकनीकी परिवर्तन के लिए उपयुक्त हैं। वे टावरों की ऊंचाई कम कर सकते हैं और बहुत सारी जनशक्ति, सामग्री और वित्तीय संसाधनों को बचा सकते हैं। उनकी उच्च झुकने की ताकत के कारण, वे कैस्केडिंग फ्रैक्चर दुर्घटनाओं को रोक सकते हैं जो चीनी मिट्टी के क्रॉस-आर्म्स में होने की संभावना है।

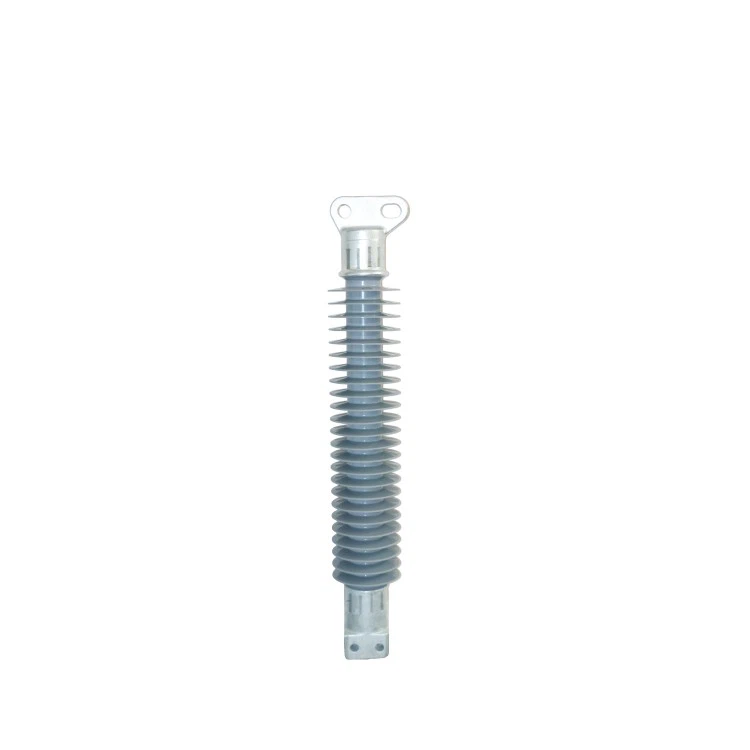

चित्र.21 एफएस-110/10-एमजे-बी कम्पोजिट क्रॉस-आर्म इंसुलेटर
एफएस का सामान्य आयाम और विशेषताएं
|
नहीं। |
अंजीर। |
प्रकार |
रेटेड वोल्ट. के.वी |
निर्दिष्ट यांत्रिक झुकना लोड के.एन |
अनुभाग की ऊँचाई एच, मिमी |
न्यूनतम आर्किंग दूरी हम्म |
बड़ा शेड व्यास डी,मिमी |
छोटा शेड दीया. डी,मिमी |
शेड रिक्ति बी,मिमी |
न्यूनतम नाममात्र क्रीपेज दूरी एल, मिमी |
बिजली के आवेग का सामना करना वोल्टेज इससे अधिक या उसके बराबर |
गीली बिजली आवृत्ति वोल्टेज इससे अधिक या उसके बराबर |
वजन किलो |
|
1 |
25 |
एफएस-110/10-एमजे-बी |
110 |
10 |
1265±5 |
1100 |
192 |
140 |
51 |
3600 |
550 |
230 |
21 |
